Как выбрать OEM алюминиевый субстрат для светодиодных применений?

Выбор OEM алюминиевого субстрата для светодиодных применений сводится к четырём шагам:

1. Определите требования применения.
2. Выберите тип субстрата и материалы.
3. Проверьте нормативное соответствие.
4. Оцените совокупную стоимость и поставщика.

Для светодиодов OEM алюминиевый субстрат рассматривают по трём причинам. Он отводит тепло от кристалла, сохраняет жёсткость платы и совместим с поверхностным монтажом. Эти свойства продлевают срок службы светильника и упрощают сборку.

Материал адресован инженерам и закупщикам. Инженеры найдут критерии по теплу и диэлектрику, закупщики — ориентиры по нормативам и цене. В конце вы получите чек-лист для принятия решения.

Основные Выводы

• Определите требования: тепло, напряжение и условия работы.
• Выберите тип субстрата: полимер, керамика или FR-4 на алюминии.
• Проверьте документы: UL, IPC, RoHS и REACH.
• Оцените общую стоимость: цена, качество и надёжность поставок.
• Сравните поставщиков по стабильности партий и реакции на проблемы.

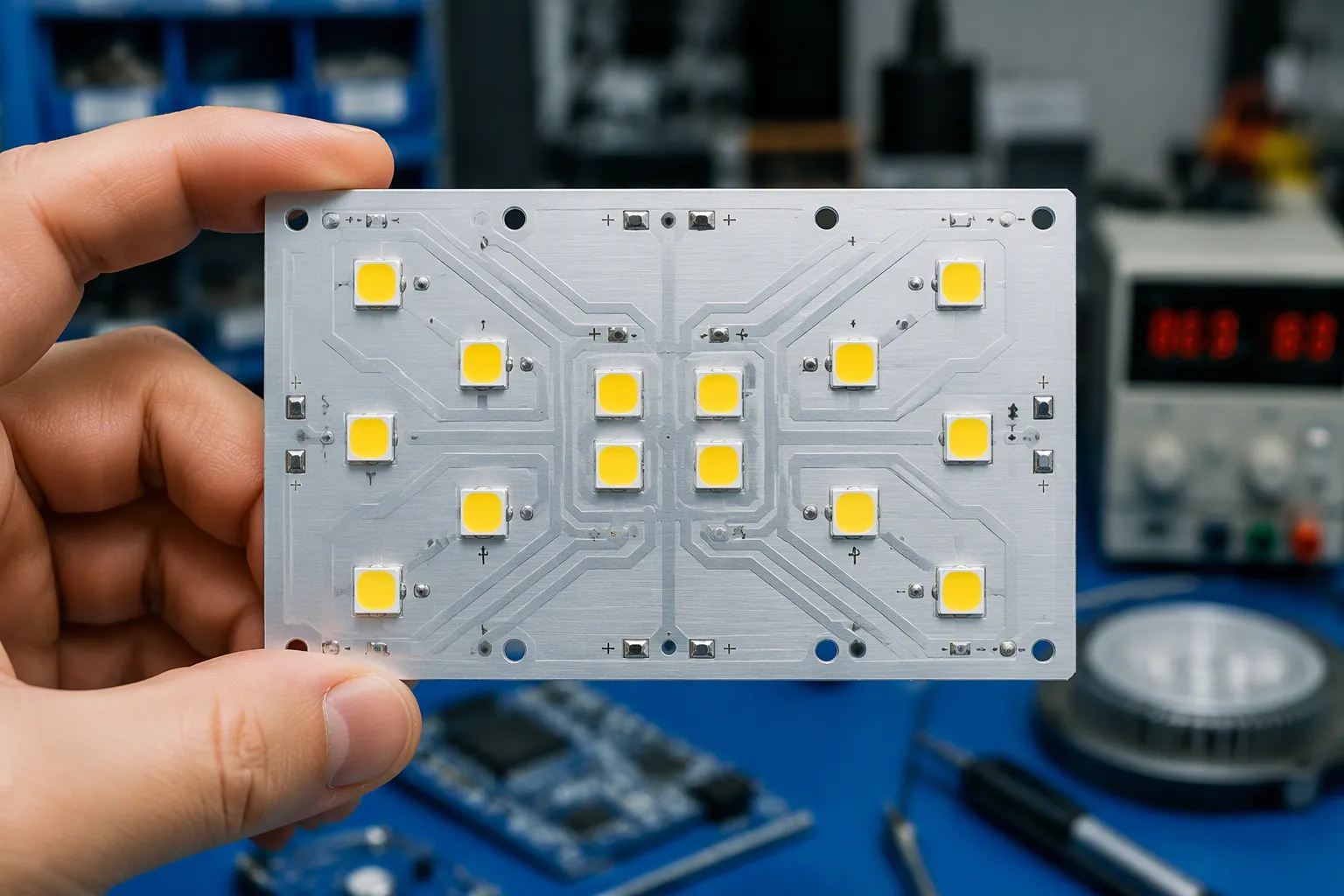

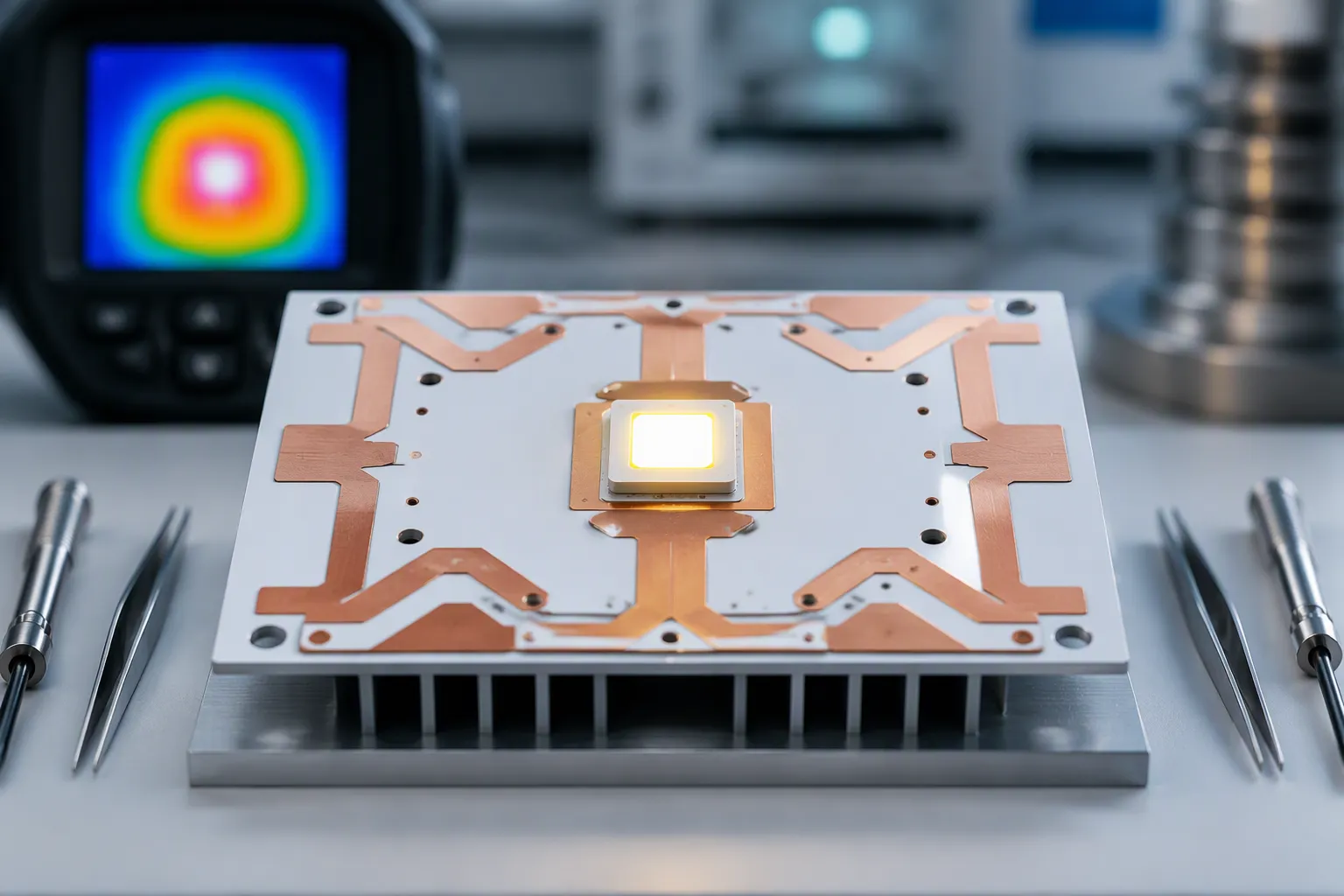

Параметры OEM алюминиевого субстрата

Чтобы субстрат работал в вашем изделии, вы оцениваете два блока характеристик: способность отводить тепло и качество диэлектрического слоя. Разберём каждый параметр отдельно.

Теплопроводность

Тепло от кристалла светодиода проходит путь из трёх звеньев: кристалл, припой или термопаста, диэлектрик, алюминиевое основание. Самое слабое звено задаёт общий результат. Диэлектрик здесь обычно тоньше металла, но проводит тепло хуже. Поэтому его теплопроводность и толщина определяют тепловое сопротивление перехода.

Связь простая: тепловое сопротивление диэлектрика растёт с его толщиной и падает с ростом теплопроводности и площади контакта. Выразить это можно так: тепловое сопротивление = толщина слоя / (теплопроводность × площадь). Инженеру эта формула помогает сравнить варианты ещё до прототипа. Закупщику полезно знать другое: тонкий слой с высокой проводимостью стоит дороже, но позволяет снизить площадь радиатора.

Практический пример. Для мощного светодиодного модуля вы выбираете диэлектрик с высокой теплопроводностью и малой толщиной. Для маломощной ленты в профиле достаточно стандартного материала. Тепловое сопротивление всей сборки вы проверяете на прототипе: измеряете температуру кристалла и корпуса при номинальном токе.

Диэлектрик и адгезия

Диэлектрический слой выполняет две задачи: изолирует токоведущие дорожки от алюминия и передаёт тепло. Оба свойства зависят от типа и толщины слоя.

Полимерный диэлектрик тоньше и дешевле, керамический выдерживает более высокие температуры и лучше проводит тепло. Толщина слоя влияет на электрическую прочность: более толстый слой держит большее напряжение пробоя, но хуже отводит тепло. Здесь вы ищете баланс под рабочее напряжение вашей схемы.

Термостойкость показывает, какую температуру слой выдерживает без деградации при монтаже и в работе. Адгезия определяет, насколько прочно диэлектрик держится на алюминии при нагреве и цикле охлаждения. Слабая адгезия ведёт к отслоению и отказу изделия.

Точность геометрии важна для автоматической сборки. Допуски на толщину, плоскостность и расположение отверстий влияют на качество пайки и выход годных. Запрашивайте у поставщика допуски в миллиметрах и протоколы измерений.

Сводка параметров для быстрой проверки:

Такой набор данных позволяет сравнить поставщиков OEM алюминиевого субстрата по фактам, а не по обещаниям.

Соответствие применению

Требования к субстрату зависят от изделия. Светильник, мощный модуль, лента в профиле и силовой блок нагружают плату по-разному. Один и тот же материал не будет оптимален везде. Ниже вы найдёте, какие параметры критичны в каждом случае.

Светодиодные модули и ленты

В мощном светодиодном модуле главное — тепловой путь. Кристалл выделяет много тепла на малой площади. Здесь вы выбираете диэлектрик с высокой теплопроводностью и малой толщиной, а основание — с достаточной площадью для радиатора. В корпусном светильнике к этому добавляется требование к жёсткости: плата держит оптику и крепёж. Проверьте температуру кристалла на прототипе при номинальном токе.

Для ленты в алюминиевом профиле логика другая. Профиль отводит тепло и одновременно ограничивает мощность, которую лента может рассеять. Пластиковый профиль не отводит тепло так же эффективно, поэтому в нём лента работает при меньшей нагрузке. Учитывайте совместимость профиля с лентой: ширину посадочного места, покрытие металла, защиту от влаги и рабочий диапазон температур. Для влажных помещений выбирайте ленту с защитой и профиль с подходящим покрытием. Для сухих интерьеров достаточно базовой защиты.

Силовая электроника

Силовая электроника ставит на первое место электрическую прочность и термостойкость. Здесь вы работаете с более высокими напряжениями и токами. Толщина диэлектрика должна держать рабочее напряжение с запасом. Керамический диэлектрик выдерживает более высокие температуры, полимерный подходит для умеренных режимов. Оба варианта находят применение.

Для силовых блоков также важна точность геометрии: от неё зависит качество пайки крупных компонентов. OEM алюминиевый субстрат здесь выигрывает за счёт жёсткости и отвода тепла от силовых ключей. FR-4 на алюминиевом основании удобен, когда на плате соседствуют силовая часть и логика.

Каждый вариант уместен в своей нише. Полимерный диэлектрик экономичен в массовых изделиях. Керамика оправдана в жёстких тепловых режимах. FR-4 на алюминии удобен для смешанных плат.

Типы алюминиевых субстратов

На рынке вы встретите три основных варианта исполнения. Каждый из них решает свою задачу и занимает свою нишу. Сравнение ниже опирается только на характеристики, пригодность, нормативы и стоимость.

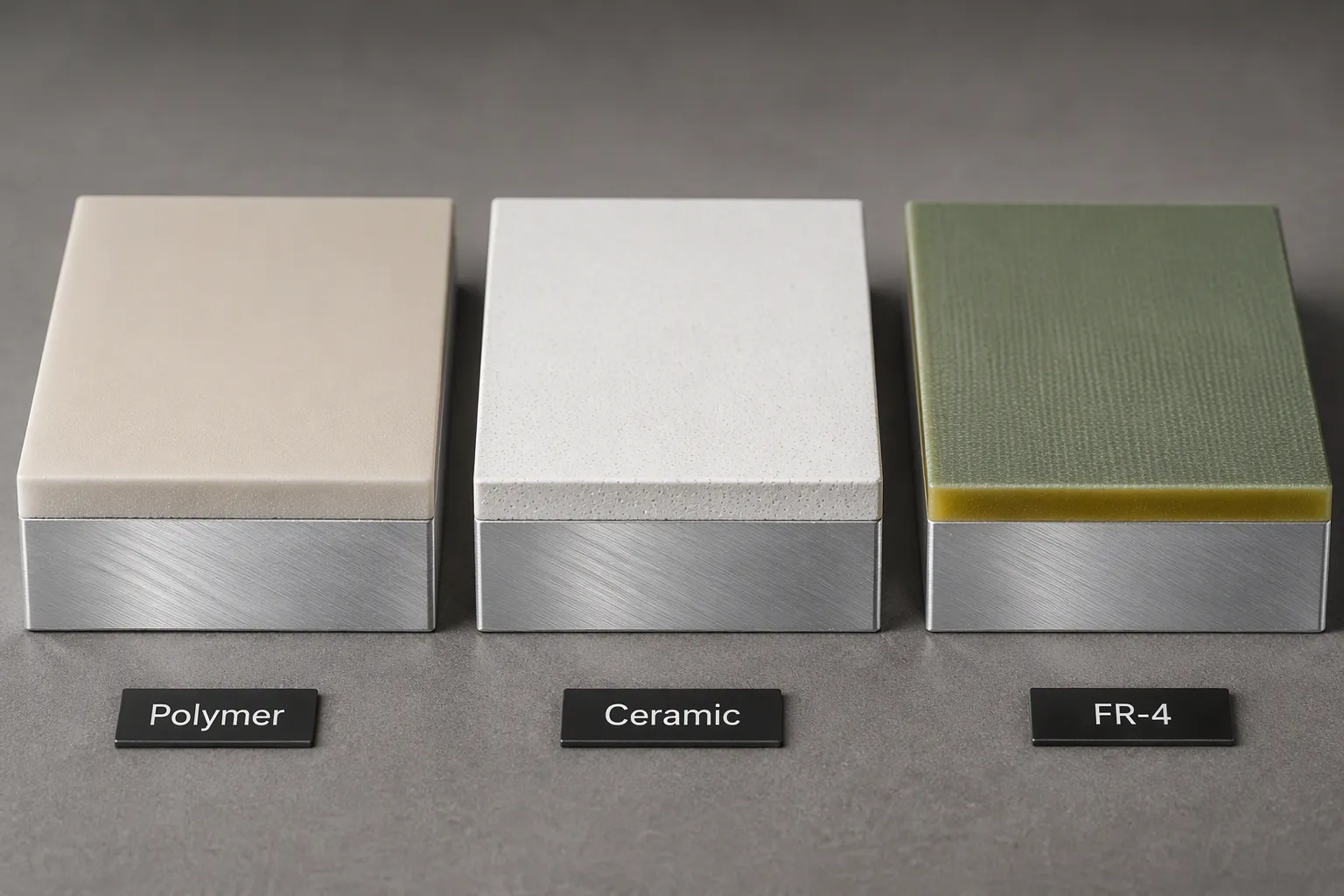

Полимерный и керамический диэлектрик

Алюминий с полимерным диэлектриком — самый распространённый тип. Тонкий слой полимера изолирует дорожки и передаёт тепло на основание. Такой субстрат экономичен в массовом производстве. Он хорошо подходит для светодиодных лент, линейных светильников и модулей средней мощности. Технология отработана, поставщики предлагают широкий выбор толщин и допусков.

Алюминий с керамическим диэлектриком выигрывает в жёстких тепловых режимах. Керамика выдерживает более высокие температуры и лучше проводит тепло. Она держит более высокое напряжение пробоя при той же толщине слоя. Такой вариант оправдан для мощных LED-модулей и силовой электроники. Стоимость выше, зато надёжность в тяжёлых условиях выше.

Оба типа вы проверяете по одним документам: протокол теплопроводности, тест адгезии, данные по электрической прочности. Нормативы UL и IPC применяются к обоим одинаково. Выбор между ними — это выбор между экономией и тепловым запасом.

FR-4 на алюминиевом основании

Третий вариант сочетает стеклотекстолит FR-4 с алюминиевым основанием. Медные слои и логика выполняются по привычной технологии печатных плат. Алюминий снизу отводит тепло и придаёт жёсткость. Такой OEM алюминиевый субстрат удобен для смешанных плат: на одной панели соседствуют силовая часть, драйвер и управляющая логика.

FR-4 на алюминии уступает специализированным материалам по теплопроводности диэлектрика. Зато он выигрывает по гибкости проектирования и доступности технологий монтажа. Для устройств с умеренным тепловыделением это разумный компромисс. Нормативы те же: UL, IPC, RoHS и REACH. Стоимость зависит от сложности схемы, а не только от основания.

Полезно учесть контекст корпуса. Светодиодные экраны собирают в корпусах из железа, литого алюминия или алюминиевого профиля. Материал корпуса задаёт, сколько тепла примет конструкция и как субстрат крепится внутри. Железный корпус требует продуманного теплового контакта. Литой алюминий и профиль сами работают как радиатор. Согласуйте основание с корпусом на этапе проектирования, иначе лучший субстрат не раскроет своих свойств.

Нормативы и стандарты

Нормативы превращают технические обещания поставщика в проверяемые факты. Вы запрашиваете документы до заказа, а не после первой партии. Так вы сравниваете поставщиков OEM алюминиевого субстрата по объективным данным.

UL, IPC и испытания

Ключевые стандарты для алюминиевых субстратов собраны в таблице. Каждый из них закрывает свою область.

У поставщика вы проверяете, какие классы IPC-6012 он заявляет и подтверждает ли сертификат UL 796 его продукцию. Запрашивайте протоколы испытаний, а не общие заверения. Типовой набор включает несколько проверок:

• контроль геометрии плат — плоскостность и размерные допуски внешних размеров;
• контроль толщины слоёв — соответствие заявленной толщины меди и алюминия, измерение диамагнитометром или толщиномером;
• тепловые испытания — тепловые циклы и тепловое старение, особенно для плат с критичными динамическими температурами;
• электрическая прочность изоляции — проверка пробоя между медью и алюминием;
• адгезия меди — сцепление медного слоя с диэлектриком.

Эти протоколы показывают, держит ли субстрат заявленные параметры в серии.

RoHS, REACH и документация

Экологические требования проверяются документально. По RoHS вы запрашиваете декларацию соответствия с перечнем ограниченных веществ. По REACH — сведения о веществах из списка особо опасных и их содержании выше порога декларирования. Поставщик подтверждает оба пункта официальными документами.

Соберите полный пакет до подписания договора: сертификат UL 796, декларации RoHS и REACH, протоколы испытаний по геометрии, толщине слоёв, тепловым циклам, электрической прочности и адгезии меди. Сверьте номер партии в протоколах с номером в накладной. Такой подход защищает вас при входном контроле и при аудите со стороны заказчика.

Стоимость и выбор поставщика

Цена за квадратный метр ничего не говорит о реальных затратах. Оценивайте совокупную стоимость владения: она складывается из закупочной цены, выхода годных, надёжности в эксплуатации и логистики. Дешёвая партия с высоким процентом брака обходится дороже стабильной поставки по средней цене.

Совокупная стоимость владения

Начните с выхода годных. Считайте его просто: выход годных = годные платы / все платы × 100. Сравните этот показатель у двух поставщиков на пробных партиях. Разница в несколько процентов при серийном объёме перевешивает разницу в цене за штуку. Добавьте к этому стоимость входного контроля и возвратов.

Надёжность в эксплуатации влияет на гарантийные расходы. Субстрат с хорошей адгезией и стабильной геометрией реже даёт отслоения и дефекты пайки. Логистика тоже входит в расчёт: сроки поставки, упаковка, таможенные процедуры. Просроченная партия останавливает вашу сборку, и простой стоит дороже экономии на фрахте. Сведите все четыре фактора в одну оценку на годовой объём.

Надёжность поставщика

Проверяйте поставщика по документам и по поведению в работе. Запросите сертификат UL 796, декларации RoHS и REACH, протоколы испытаний по геометрии, толщине слоёв, тепловым циклам и адгезии меди. Сверьте заявленный класс IPC-6012 с тем, что вы получаете в накладной.

Стабильность важнее разового качества. Один идеальный образец не гарантирует серию. Закажите OEM алюминиевый субстрат малыми партиями у двух поставщиков и сравните разброс параметров. Поставщик, который отвечает на рекламацию разбором причин и заменой, надёжнее того, кто просто снижает цену.

Вы прошли четыре шага: определили требования применения, выбрали тип и материалы, проверили нормативы, оценили стоимость и поставщика. Эта логика работает для любого проекта.

Финальный чек-лист поможет принять решение:

1. Требования применения: тепловыделение, напряжение, условия среды.
2. Параметры субстрата: теплопроводность, толщина диэлектрика, адгезия, геометрия.
3. Тип и материалы: полимер, керамика или FR-4 на алюминии.
4. Нормативы: UL 796, IPC-6012, RoHS, REACH.
5. Стоимость и поставщик: совокупная стоимость владения и стабильность поставок.

Оптимальный OEM алюминиевый субстрат — это баланс технических требований, нормативов и экономики проекта. Проверяйте каждый пункт по документам, и решение будет обоснованным.

FAQ

Чем полимерный диэлектрик отличается от керамического при выборе?

Полимерный слой тоньше и дешевле. Керамический выдерживает более высокие температуры и лучше проводит тепло. Для лент и светильников средней мощности достаточно полимера. Для мощных модулей и силовой электроники выбирайте керамику.

Можно ли ставить мощные светодиоды на FR-4 с алюминиевым основанием?

Можно, если тепловыделение умеренное. FR-4 на алюминии уступает специализированным материалам по теплопроводности диэлектрика. Зато он удобен для смешанных плат, где рядом стоят драйвер, логика и силовая часть. Проверьте температуру кристалла на прототипе.

Какой минимальный пакет документов запросить у поставщика?

Запросите сертификат UL 796, декларации RoHS и REACH, протоколы испытаний по геометрии, толщине слоёв, тепловым циклам, электрической прочности и адгезии меди. Сверьте заявленный класс IPC-6012 с фактической поставкой. Такой пакет закрывает входной контроль и аудит заказчика.

Как проверить, что партия OEM алюминиевый субстрат стабильна от поставки к поставке?

Закажите пробные партии у двух поставщиков и сравните разброс параметров. Сверьте номер партии в протоколах с накладной. Оцените соблюдение сроков и скорость разбора рекламации. Стабильность серии важнее качества одного образца.

Влияет ли материал корпуса светильника на выбор субстрата?

Влияет напрямую. Железный корпус требует продуманного теплового контакта с платой. Литой алюминий и профиль сами работают как радиатор. Согласуйте основание с корпусом на этапе проектирования, иначе субстрат не раскроет своих свойств.
