Какой припой подойдет вашему проекту — свинцовый или бессвинцовый? Ответ неочевиден. Выбор зависит от баланса технологических требований, экономики и нормативов. Свинцовый и бессвинцовый припой для печатных плат работают по-разному. Бессвинцовые составы требуют нагрева на 40–60°C выше. Это повышает риск перегрева чувствительных компонентов. Свинцовые припои плавятся при более низкой температуре. Они проще в работе и обеспечивают лучший визуальный контроль. Однако экологические стандарты ограничивают их применение. В этой статье вы разберетесь в ключевых различиях: температура, надежность, экология. Вы получите четкие критерии для взвешенного решения. Сразу перейдем к делу.

Основные Выводы

• Свинцовый припой плавится при 183°C — это удобно, но он вреден для здоровья и запрещён в Европе.
• Бессвинцовый припой требует нагрева до 220–240°C, что может повредить детали, зато он безопасен для природы.
• Свинцовые пайки блестят и легко проверяются на глаз. Бессвинцовые пайки матовые, их труднее контролировать.
• Для ремонта старых плат выбирайте свинцовый припой. Для новой техники, которую продают в Европе, нужен бессвинцовый.
• Главное — решить, что важнее: экология, цена или простота пайки. От этого зависит выбор.

Свинцовый и бессвинцовый припой для печатных плат: главные различия

Состав и температура плавления

Основное различие между свинцовым и бессвинцовым припоем начинается с их состава. Классический свинцовый припой — это эвтектический сплав олова и свинца (Sn/Pb). Он плавится при стабильных 183°C. Бессвинцовые составы заменяют свинец другими металлами: оловом, серебром, медью, висмутом, индием или цинком. Каждая комбинация дает свою температуру плавления. Некоторые сплавы, например 48Sn/52In, плавятся уже при 118°C. Другие, как 95Sn/5Sb, требуют 232-240°C.

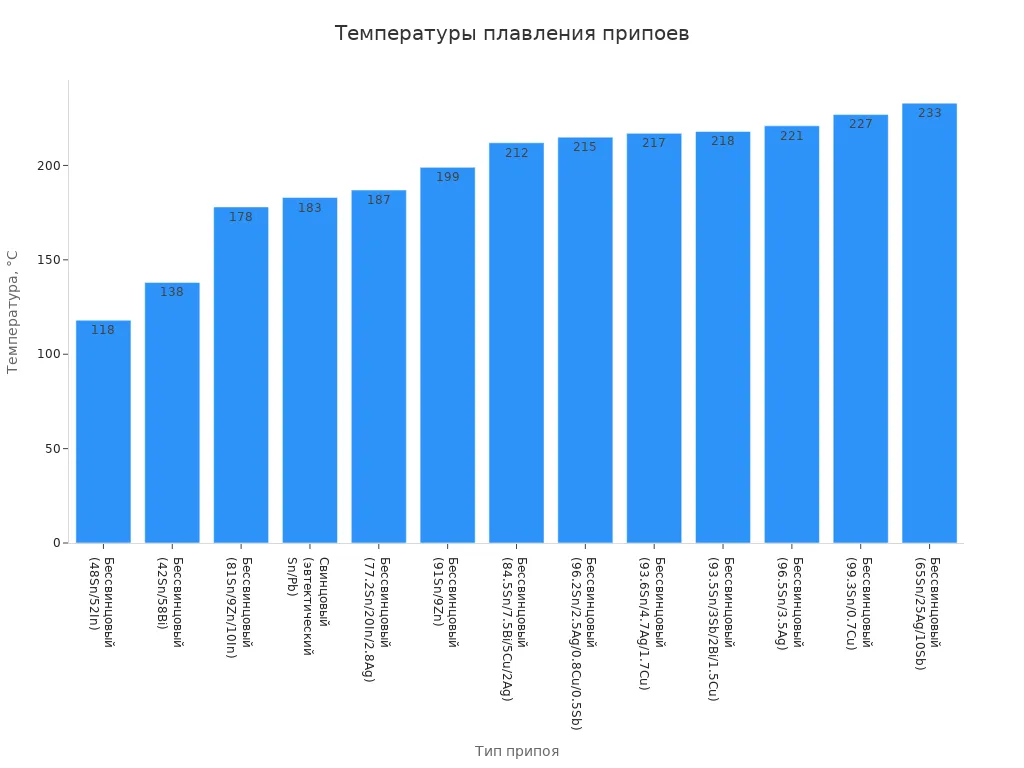

Самый популярный бессвинцовый вариант, 96.5Sn/3.5Ag, плавится при 221°C. Это на 38°C выше, чем у свинцового аналога. На практике разница часто достигает 40-60°C. Почему это важно? Чем выше температура пайки, тем сильнее термический стресс для компонентов. Пластиковые корпуса, чувствительные микросхемы и многослойные платы могут пострадать. Вы рискуете получить микротрещины или расслоение материала.

Поэтому при выборе свинцового и не содержащего свинец припастины в печатных платах учитывайте термостойкость ваших компонентов. Для плат с крупными проводниками, мощными радиаторами или толстыми медными слоями требуется больше тепла. Бессвинцовый припой с высоким содержанием серебра лучше смачивает такие поверхности. Но он же создает дополнительный риск перегрева соседних элементов.

Электропроводность и контроль качества

Свинцовые припои традиционно выигрывают в электропроводности. Сплав Sn/Pb обеспечивает более низкое сопротивление паяного соединения. Для высокочастотных сигналов и цифровых шин это критично. Потеря целостности сигнала из-за сопротивления может вызвать ошибки передачи данных. Бессвинцовые сплавы, особенно с высоким содержанием висмута или индия, имеют более высокое удельное сопротивление. Это увеличивает падение напряжения на контакте.

Второе преимущество свинцового припоя — визуальный контроль. После пайки он образует блестящую, гладкую поверхность. Вы легко замечаете дефекты: трещины, непропаи, холодные спаи. Бессвинцовый припой матовый и шероховатый. Отличить качественное соединение от брака сложнее. Это удлиняет время инспекции и повышает требования к квалификации оператора. Для автоматического оптического контроля бессвинцовые соединения тоже сложнее. Разница в отражающей способности снижает точность систем.

Сравнивая свинцовый и не содержащий свинец припастины в печатных платах, вы получаете компромисс. Бессвинцовый вариант соответствует экологическим нормам, но уступает по проводимости и контролю. Свинцовый проще в производстве, но ограничен в применении из-за директивы RoHS.

Сравнение свинцового и не содержащего свинец припоя для печатных плат

Долговечность и коррозионная стойкость

Когда вы оцениваете долговечность паяных соединений, свинцовый и не содержащий свинец припастины в печатных платах ведут себя по-разному. Свинцовые сплавы демонстрируют высокую устойчивость к коррозии в обычной атмосферной среде, включая промышленные зоны и морской воздух. Однако в дистиллированной воде скорость коррозии свинца резко возрастает. Это означает, что в условиях конденсата высокой чистоты свинцовый припой может разрушаться быстрее, чем вы ожидаете.

Бессвинцовые составы, особенно содержащие цинк, показывают обратную картину. Сплав Sn-Zn подвержен окислению уже через несколько часов на воздухе. Поверхность приобретает багрянистый оттенок, что свидетельствует о слабой стойкости во влажной среде. Для плат, работающих в условиях повышенной влажности, это критический фактор.

Инженеры оценивают долговечность соединений через циклические температурные испытания. Вы можете рассчитать среднее число циклов до отказа по формуле, учитывающей размах циклической нагрузки, коэффициент пластической усталости и температурный размах. Для эвтектических оловянно-свинцовых припоев коэффициент пластической усталости составляет 0,325. Усталостный коэффициент зависит от средней температуры термоциклов и времени полуцикла. Чем выше температура и длиннее цикл, тем быстрее наступает разрушение.

Размах циклической нагрузки для безвыводных компонентов вычисляется через расстояние до нейтральной точки, разность коэффициентов теплового расширения и высоту соединения. Для компонентов с выводами формула усложняется добавлением диагональной жесткости вывода. На практике это означает: свинцовые соединения часто выдерживают больше циклов при умеренных перепадах температур.

Стоимость и экологические стандарты

Директива RoHS, принятая Европейским Союзом в 2003 году, ограничивает использование свинца в электронике. Производители обязаны контролировать уровень вредных веществ и переходить на бессвинцовые припои. Это напрямую влияет на выбор материалов для пайки в коммерческой продукции.

Бессвинцовые сплавы стоят дороже из-за содержания серебра, индия или висмута. Дополнительные затраты возникают и при очистке. Остатки флюса при бессвинцовой пайке удаляются сложнее. Вам потребуется более агрессивные моющие средства или дополнительные этапы промывки. Это увеличивает время производства и стоимость каждой платы.

Свинцовый припой дешевле и проще в очистке. Однако вы не можете использовать его в продукции, поставляемой на рынок ЕС. Для ремонта и прототипов, где требования RoHS не применяются, свинцовый состав остается экономичным решением. Взвешивая свинцовый и не содержащий свинец припастины в печатных платах, учитывайте не только цену материала, но и затраты на очистку, контроль качества и соответствие нормативам.

Практические рекомендации по выбору

Выбор между свинцовым и бессвинцовым припоем зависит от конструкции вашего изделия, метода пайки и требований к надежности. Каждый проект уникален, поэтому универсального ответа не существует. Рассмотрим конкретные ситуации, где один вариант явно выигрывает.

Когда выбрать свинцовый припой

Свинцовый припой остается лучшим решением для ремонта и восстановления плат. Низкая температура плавления позволяет работать с уже смонтированными компонентами без риска повреждения соседних элементов. Вы также получаете блестящую поверхность соединения, которую легко проверить визуально.

Обратите внимание на конструкцию вашего изделия. Испытания показали, что вероятность образования непрочных соединений возрастает при определенных условиях:

• Относительное растяжение между компонентами и платой;
• Жесткая связь между паяными соединениями при использовании жестких выводных компонентов;
• Значительное повышение температуры в процессе работы.

К таким компонентам относятся теплоотводы, прикручивающиеся к плате, энергоемкие диоды, силовые резисторы мощностью более 2 Ватт, стабилизаторы питания, мощные транзисторы и трансформаторы. Для этих элементов свинцовый припой обеспечивает более пластичное соединение, которое лучше выдерживает термомеханические нагрузки.

Надежность паяного соединения зависит от формы галтели и механических свойств сплава. В процессе эксплуатации разница температурных коэффициентов расширения компонентов и платы вызывает усталостные явления. Свинцовый припой деформируется пластичнее, поглощая эти напряжения без образования трещин. Если компоненты установлены в «земляном» слое платы или на плате с высоким содержанием меди, риск дефектов усиливается. В таких случаях свинцовый состав дает дополнительный запас прочности.

Когда выбрать бессвинцовый припой

Для коммерческой электроники и прототипов бессвинцовый припой становится обязательным выбором. Директива RoHS ограничивает использование свинца в продукции, поставляемой на рынок Европейского Союза. Если вы планируете продавать свои устройства за рубежом, бессвинцовая технология — единственный легальный путь.

При переводе изделий на бессвинцовую пайку учитывайте особенности конструкции устройства, топологию платы и условия эксплуатации. Ключевые факторы — температура плавления припоя, надежность соединений и устойчивость компонентов к нагреву. Различия в режимах пайки оплавлением и волной припоя также влияют на выбор.

Для прототипов рекомендуем использовать конденсационную пайку. Этот метод обеспечивает эффективный перенос энергии и защитную атмосферу, позволяя снизить температуру оплавления бессвинцового припоя SnAgCu до 230°C. Для мелкосерийного производства применяйте печи периодического действия, специально предназначенные для конденсационной пайки.

В аэрокосмической отрасли бессвинцовые припои на основе SnAg с добавками индия, меди или висмута показали отличные результаты. При циклических ударных нагрузках от -65 до 150°C они даже превзошли традиционный свинецсодержащий сплав Sn36Pb2Ag. Рекомендованный состав — Sn4Ag0,5Cu, наиболее устойчивый к трещинам при термических нагрузках.

Учитывайте также риск образования серого олова. При температуре ниже +13°C олово может трансформироваться в хрупкую α-фазу, вызывая растрескивание. Для предотвращения этого процесса вводите в олово не более 2% примесей — висмута, сурьмы или германия.

Для выдерживания повышенных температур бессвинцовой пайки используйте материалы с высокими значениями температуры стеклования и медью с увеличенной пластичностью до 6% вместо прежних 3,5%. Это предотвращает разрушение платы при термических нагрузках. Помните, что до 50% отказов радиоэлектронной аппаратуры в космической отрасли связано с усталостными явлениями в паяных соединениях. Поэтому выбор свинцового и не содержащего свинец припастины в печатных платах требует тщательного анализа условий эксплуатации.

Оцените свои приоритеты: экологические стандарты, стоимость, надежность или простоту контроля. Свинцовый и не содержащий свинец припастины в печатных платах служат разным целям, и правильный выбор определит успех вашего проекта.

Вы теперь видите главный компромисс. Свинцовый припой дает простоту, надежный контроль и лучшую проводимость. Но он несет серьезные экологические риски. Свинец накапливается в тканях годами, поражает почки и нервную систему. Директива RoHS ограничивает его продажу.

Бессвинцовый припой соответствует нормативам, но требует более высокой температуры пайки и усложняет очистку. Для коммерческой электроники и прототипов выбирайте бессвинцовый состав. Для ремонта и задач, где критична надежность соединения, подойдет свинцовый.

Оцените свои приоритеты: экология, стоимость, качество контроля. Сделайте осознанный выбор.

FAQ

Почему свинцовый припой запрещают?

Директива RoHS ограничивает свинец из-за его токсичности. Он накапливается в организме и вредит почкам и нервной системе. Для коммерческой продукции в ЕС бессвинцовый припой — обязательное требование.

Какой припой легче проверять визуально?

Свинцовый припой образует блестящую гладкую поверхность. Вы быстро заметите трещины и непропаи. Бессвинцовый припой матовый и шероховатый. Это усложняет контроль качества и требует больше времени на инспекцию.

Какой припой лучше для ремонта плат?

Используйте свинцовый припой для ремонта. Он плавится при 183°C. Это снижает риск перегрева соседних компонентов. Он пластичнее и лучше выдерживает термомеханические нагрузки, чем бессвинцовые составы.

Правда ли, что бессвинцовый припой менее надёжен?

Не всегда. Сплав SnAgCu отлично работает при циклических нагрузках от -65 до 150°C. В аэрокосмической отрасли он даже превосходит свинцовый. Однако свинцовый припой лучше поглощает механические напряжения.

Бессвинцовая пайка обходится дороже?

Да, материал стоит дороже из-за серебра и индия. Очистка остатков флюса сложнее и требует больше времени. Высокая температура пайки увеличивает энергозатраты и износ оборудования. Учитывайте эти расходы.
