Почему сборка гибких печатных узлов требует особых стратегий?

Гибкие печатные узлы требуют особых стратегий. Их физические свойства — гибкость, малая толщина, чувствительность к температуре и механическим нагрузкам — создают проблемы, которые стандартные методы для жёстких плат не решают. Гибкая сборка pcb сталкивается с деформациями основы, смещением компонентов и повреждением проводников. Вы игнорируете эти особенности — получаете низкий выход годных и рост затрат на переделку. Ниже вы найдёте разбор первопричин трудностей и конкретные стратегии. Проектные и технологические решения помогут вам стабилизировать процесс и повысить надёжность изделий.

Основные Выводы

• Гибкие платы легко деформируются при нагреве, поэтому нужны специальные методы сборки.
• Используйте оснастку для фиксации платы, чтобы она оставалась плоской во время пайки.
• Выбирайте материалы с близким температурным расширением, чтобы избежать напряжений в соединениях.
• Настраивайте температурный профиль пайки: плавный нагрев предотвращает расслоение.
• Контролируйте качество разными методами: визуально, электрически и с помощью рентгена.

Ключевые трудности гибкой сборки

Деформация и нестабильность

Гибкость и малая толщина основы создают первую серьёзную проблему. При нагреве материал расширяется неравномерно. Тонкий полиимидный слой не может сопротивляться внутренним напряжениям так, как жёсткий текстолит. Вы получаете коробление платы, смещение компонентов и трудности с фиксацией в оснастке. Эти дефекты накапливаются и снижают выход годных.

Соотношение радиуса изгиба к толщине платы напрямую определяет уровень деформации. Более толстый гибкий стек требует большего радиуса изгиба. Это снижает концентрацию напряжений растяжения и сжатия вдоль изгиба. При меньшем радиусе защитное покрытие скапливается на внутренней поверхности изгиба. Возникает повышенное сдвиговое напряжение на дорожках внутри нейтральной оси. Нейтральная ось смещается к внутренней части изгиба. Это ограничивает число допустимых медных слоёв — обычно один, совпадающий с нейтральной осью.

Каждый гибкий материал имеет минимальный радиус изгиба, который он безопасно переносит без повреждений; чрезмерное давление ведёт к трещинам или расслоению.

В гибких областях с сильным изгибом применяется техника «книжного переплёта». Она распределяет напряжение по нескольким тонким слоям вместо одного толстого. Такой подход предотвращает разрывы проводников.

Температурные ограничения

Полиимид и другие гибкие материалы чувствительны к температуре пайки. Стандартные профили для жёстких плат здесь не работают. Вы рискуете получить расслоение основы или деформацию проводников. Контроль температурного профиля становится обязательным этапом гибкая сборка pcb.

Для динамических конструкций с постоянным изгибом требуется значительно больший радиус, чем для статических. Общее правило динамического изгиба — радиус как минимум в 10 раз больше толщины материала. Вы должны соблюдать минимальный радиус и оставлять запас прочности. Иначе циклические нагрузки быстро приведут к трещинам.

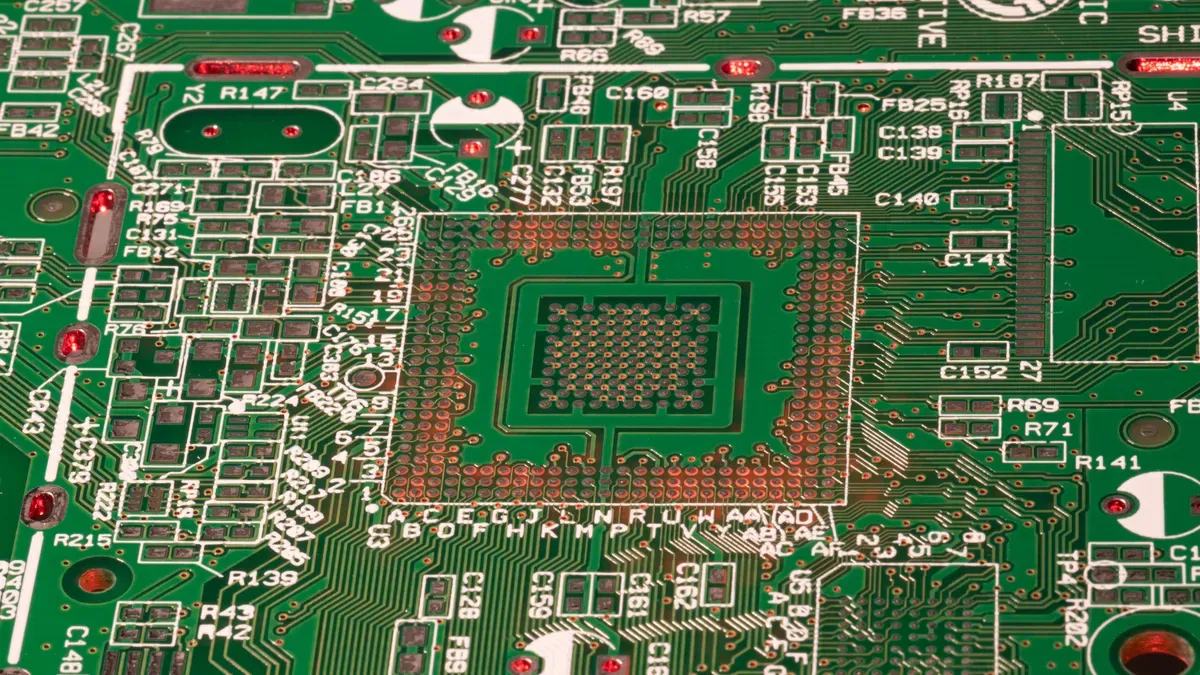

Проблемы позиционирования и обращения

Точность установки компонентов

Тонкая и гибкая основа затрудняет точное позиционирование при установке компонентов. Плата прогибается под действием вакуумных захватов и прижимов. Компонент смещается относительно контактных площадок. Вы получаете перекос выводов и ненадёжное соединение.

Несоответствие температурных коэффициентов расширения компонентов и подложки создаёт термомеханические напряжения в соединениях выводов. Эти напряжения приводят к отказам. Более податливые гибкие материалы с меньшим ТКР снижают такие напряжения. Выбор места крепления и материала основания напрямую влияет на надёжность компонентов.

Размещение у сгиба требует особого внимания. Компоненты не рекомендуется ставить в области сгиба и ближе 1 мм от границы перехода из жёсткой части в гибкую. Такое размещение считается нарушением. Если компонент перенесён из жёсткой части в гибкую, его контактные площадки получают неправильный стек. Вам потребуется переразмещение в САПР. DRC-проверка выявляет компоненты в области сгиба или у перехода и информирует конструктора.

Риски механических повреждений

Ручные операции создают дополнительные риски. Случайные изгибы, царапины и разрывы проводников возникают при неаккуратном обращении. Тонкий полиимид легко повредить инструментом или захватом.

«Можно легко прожечь гибкую плату или повредить проводящую дорожку и не заметить этого. Если не соблюдать осторожность, скажем, устанавливая не оптимальную температуру при восстановлении, то появится большой риск повреждения самой платы даже прежде установленных на ней компонентов».

Процесс гибкая сборка pcb может быть частично автоматизирован, а частично выполняться вручную. Автоматика обеспечивает точность установки, а ручные операции требуют обученного персонала и антистатической оснастки. Вы должны контролировать усилие захватов и температуру паяльных инструментов.

Стратегии для гибкой сборки PCB

Успешная гибкая сборка pcb начинается с плана. Вы строите стратегию вокруг трёх опор: специализированная оснастка, согласованные материалы и контроль нагрева. Без одной из них плата деформируется, компоненты смещаются, соединения теряют надёжность. Ниже вы увидите конкретные действия.

Оснастка и фиксация

Гибкая плата не имеет собственной жёсткости. Она прогибается под весом компонентов и усилием печатной головки. Используйте оснастку, которая повторяет контур платы. Вакуумный стол удерживает основание по всей площади. Дополнительные прижимы фиксируют края и зоны перехода. Главная задача — сохранить плату плоской от печати пасты до оплавления.

Зона перехода между жёсткой и гибкой частью остаётся самой уязвимой. Здесь плата ломается чаще всего. Применяйте фаску на упрочнителе и силиконовый валик на стыке. Эти элементы снижают концентрацию напряжений. До конца сборки фиксируйте плату на жёстком носителе. Носитель делает гибкую плату удобной для автомата установки компонентов. После пайки вы отрезаете плату от панели.

Выбор материалов и температурный контроль

Выбор материалов начинается с коэффициента термического расширения (КТР/CTE). Жёсткие компоненты имеют свой КТР. Гибкая основа — другой. При нагреве разница расширений создаёт напряжения в паяных соединениях. Выбирайте материал основания с близким КТР. Безадгезивное полиимидное основание снижает риск расслоения и даёт стабильную толщину.

Температурный профиль пайки не переносится с жёсткой платы. Тонкая медь и полиимид быстрее набирают температуру. Используйте нижний подогрев, чтобы снизить тепловой удар. Контролируйте пиковую температуру. Размещайте термопары на самой плате. Так вы получаете реальную картину нагрева. Начинайте нагрев с умеренной скорости. Резкий подъём температуры провоцирует расслоение. Плавный профиль уменьшает напряжения в полиимиде.

Этапы подготовки тоже входят в стратегию. Начните с проверки конструкции в САПР. DRC-проверка ищет компоненты в области сгиба, неправильный стек площадок и нарушение зазоров. Не пропускайте этот шаг. Ошибка проекта на гибкой плате стоит дороже, чем на жёсткой. Затем подготовьте компоненты. Гигроскопичные корпуса требуют сушки до пайки. Влагу удаляют в сушильном шкафу. После сушки печатайте паяльную пасту. Трафарет должен точно лечь на зафиксированную плату. Оптические метки обеспечивают совмещение слоёв.

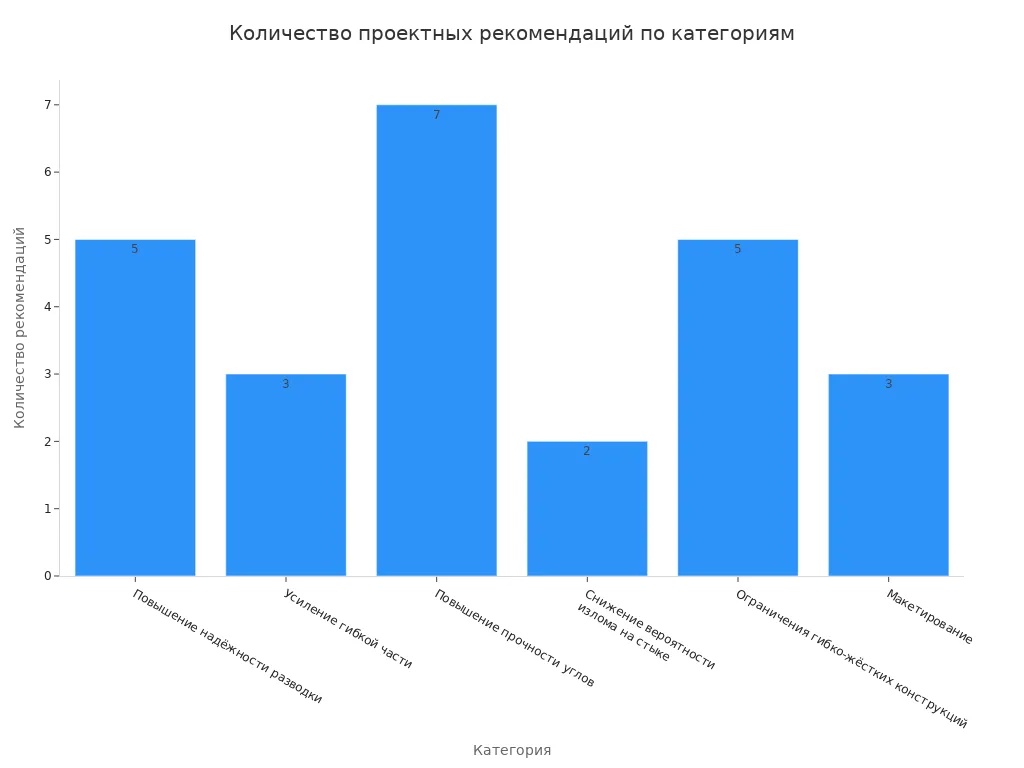

Дополните конструкцию правилами проектирования. Они влияют на выход годных не меньше, чем оснастка. Ниже сведены проверенные рекомендации.

Таблица демонстрирует связь между геометрией и процессом. Скругление дорожек и сетка полигона снижают микротрещины при изгибе. Усиление медью повышает срок службы динамических узлов. Ограничения для гибко-жёстких конструкций защищают зоны перехода.

Эти рекомендации превращают гибкую плату в управляемый объект. Оснастка даёт форму, материалы — совместимость, профиль — безопасный нагрев, проект — технологичность. Каждый элемент связан с другим. Такой подход делает гибкую сборку pcb предсказуемой и стабильной.

Автоматизация и контроль качества

Адаптация оборудования

Стандартный автомат установки компонентов рассчитан на жёсткую плату. Гибкая основа требует перенастройки. Вы задаёте толщину печатной платы в рабочей программе сборки. Это значение использует сервоуправляемый подъёмный столик. Столик автоматически компенсирует деформацию. Система фиксации по краям платы сэндвич прижимает плату к верхним планкам конвейера. Такое решение компенсирует деформацию и снижает требования к допустимому короблению. Вы получаете стабильное положение платы под установочной головкой.

Программные настройки решают не всё. Конструкция платы определяет поведение при автоматической сборке. Разделяйте широкие проводники на массивы. Широкий проводник плохо переносит изгиб. Массив узких дорожек распределяет напряжение. Заменяйте сплошные полигоны на сетчатые. Сетка улучшает гибкость и снижает риск расслоения. Эти рекомендации по проектированию напрямую влияют на работу автомата. Плата с сетчатым полигоном ведёт себя предсказуемее при вакуумном захвате.

Автоматизация гибкая сборка pcb требует баланса. Полностью автоматический процесс не всегда возможен. Некоторые операции вы выполняете вручную. Обученный персонал и антистатическая оснастка обязательны. Контролируйте усилие захватов. Чрезмерное давление повреждает тонкий полиимид. Настройте скорость установки компонентов. Высокая скорость увеличивает динамические нагрузки на плату. Снижение скорости повышает точность позиционирования.

Методы тестирования

Контроль качества гибких узлов начинается с визуального осмотра. Вы проверяете плату под увеличением. Ищите царапины, разрывы проводников и смещение компонентов. Осмотр выявляет дефекты, которые не видны на жёстких платах. Тонкий полиимид легко повредить. Раннее обнаружение дефекта экономит затраты на переделку.

Электрическое тестирование подтверждает целостность соединений. Вы проверяете проводимость дорожек и отсутствие коротких замыканий. Тестовая оснастка должна учитывать гибкость платы. Стандартные игольчатые адаптеры создают точечные нагрузки. Используйте адаптеры с поддержкой по всей площади. Так вы избегаете ложных отказов и повреждений при тестировании.

Неразрушающий контроль дополняет электрические методы. Рентгеновская инспекция выявляет дефекты паяных соединений. Ультразвуковой контроль обнаруживает расслоения внутри многослойной структуры. Оптическая инспекция проверяет геометрию проводников. Комбинация методов даёт полную картину качества. Вы не пропускаете скрытые дефекты.

Контроль качества завершает процесс сборки. Каждый метод решает свою задачу. Визуальный осмотр ловит поверхностные дефекты. Электрический тест подтверждает функциональность. Неразрушающий контроль ищет внутренние повреждения. Вы строите систему контроля вокруг конкретных рисков гибкой сборки. Такой подход обеспечивает стабильный выход годных изделий.

Уникальные свойства гибких печатных плат порождают комплекс специфических трудностей на всех этапах сборки. Тонкая основа деформируется при нагреве, компоненты смещаются, а проводники рвутся от неаккуратного обращения. Вы не решите эти проблемы стандартными методами для жёстких плат.

Особые стратегии — от проектных решений до специализированной оснастки и контроля — становятся обязательным условием надёжности и высокого выхода годных. Вы фиксируете плату на жёстком носителе, подбираете материалы с согласованным КТР и настраиваете температурный профиль пайки.

Главный вывод очевиден. Без адаптации методов сборки к гибкости невозможно достичь стабильного качества гибких печатных узлов. Гибкая сборка pcb требует дисциплины на каждом шаге.

FAQ

Ниже вы найдёте ответы на распространённые вопросы о гибкой сборке.

Можно ли использовать стандартный температурный профиль пайки?

Тонкая медь и полиимид набирают температуру быстрее. Резкий нагрев провоцирует расслоение. Вы используете нижний подогрев и плавный профиль. Термопары размещайте на самой плате. Пиковую температуру контролируйте.

Какая зона гибкой платы наиболее уязвима?

Зона перехода между жёсткой и гибкой частью ломается чаще всего. Вы не размещаете компоненты ближе 1 мм от границы перехода. Применяйте фаску на упрочнителе. Силиконовый валик на стыке снижает концентрацию напряжений.

Зачем нужна специализированная оснастка?

Гибкая плата не имеет собственной жёсткости. Она прогибается под весом компонентов. Вакуумный стол удерживает основание по всей площади. Дополнительные прижимы фиксируют края. Плата остаётся плоской от печати пасты до оплавления.

Когда применяется техника «книжного переплёта»?

Вы применяете эту технику при сильном изгибе. Метод распределяет напряжение по нескольким тонким слоям. Пакет тонких слоёв заменяет один толстый. Проводники не рвутся.

Какие методы контроля подходят для гибких узлов?

Визуальный осмотр выявляет царапины и разрывы проводников. Электрический тест проверяет целостность соединений. Рентгеновская инспекция находит дефекты пайки. Ультразвуковой контроль обнаруживает расслоения. Оптическая инспекция проверяет геометрию проводников.
